Manuel d'instruction
Usage domestique seulement
Mesures importantes de sécurité
L'utilisation d'un appareil électrique exige certaines précautions. Lisez toutes les instructions avant de faire fonctionner cet appareil.
AVERTISSEMENT
Pour réduire les risques d'incendie, de choc électrique ou de blessure :
- Ne pas laisser l'appareil sans surveillance lorsqu'il est branché. Débrancher lorsque l'appareil n'est pas utilisé et avant l'entretien.
- Ne pas utiliser à l'extérieur et ne pas aspirer de déchets humides.
- Cet appareil n'est pas destiné à l'usage des enfants ou de toute personne atteinte d'incapacité physique, sensorielle, motrice ou intellectuelle, ou encore de personnes ne possédant pas les connaissances et/ou l'expérience pertinente à son utilisation, à moins que celles-ci n'aient reçu les instructions nécessaires concernant l'utilisation de l'appareil ou qu'elles restent sous la supervision immédiate d'une personne responsable de leur sécurité.
- N'utiliser que conformément à cette notice avec les accessoires recommandés par le fabricant.
- Ne pas utiliser si le cordon ou la fiche est endommagé. Retourner l'appareil au Centre de Service Trovac s'il ne fonctionne pas bien, s'il est tombé ou s'il a été endommagé, oublié à l'extérieur ou immergé.
- Ne pas tirer, soulever ni traîner l'appareil par le cordon. Ne pas utiliser le cordon comme une poignée, le coincer dans l'embrasure d'une porte ou l'appuyer contre les arêtes vives ou des pièces. Ne pas faire rouler l'appareil sur le cordon. Garder le cordon à l'écart des surfaces chaudes.
- Ne pas débrancher en tirant sur le cordon. Tirer plutôt la fiche.
- Ne touchez pas la fiche ou l'appareil lorsque vos mains sont humides.
- N'insérer aucun objet dans les ouvertures. Ne pas utiliser l'appareil lorsqu'une ouverture est bloquée. S'assurer que la poussière, la peluche, les cheveux ou autres déchets ne réduisent pas le débit d'air.
- Maintenir les cheveux, les vêtements amples, les doigts et toutes les parties du corps à l'écart des ouvertures et des pièces mobiles.
- Ne pas aspirer de matières en combustion ou qui dégagent de la fumée, comme des cigarettes, des allumettes ou des cendres chaudes.
- Ne pas utiliser l'appareil si le sac à poussière ou le filtre n'est pas en place.
- Mettre toutes les commandes à la position ARRÊT avant de débrancher l'appareil.
- User de prudence lors du nettoyage des escaliers.
- Ne pas aspirer des liquides inflammables ou combustibles, comme de l'essence, et ne pas faire fonctionner dans des endroits où peuvent se trouver de tels liquides.
- Ne brancher qu'à une prise de courant avec mise à la terre. Voir les instructions visant la mise à la terre.
CONSERVEZ CES INSTRUCTIONS
Préface
Votre nouvel appareil Trovac a été conçu et fabriqué à Blainville, Québec, par le plus grand manufacturier d'aspirateur central au Canada. Nous tenons à vous merci de la confiance que vous nous accordez. Nos 60 ans d'expérience dans le domaine nous permettent de vous offrir un produit de haute qualité, à la fine pointe de la technologie et la garantie d'une entière satisfaction. Grâce à un réseau de professionnels possédant toutes les qualifications nécessaires pour bien vous servir, nous demeurons près de vous où que vous soyez. N'hésitez pas à nous contacter en cas de besoin, pour connaître le Centre de Service Trovac agréé de votre région.

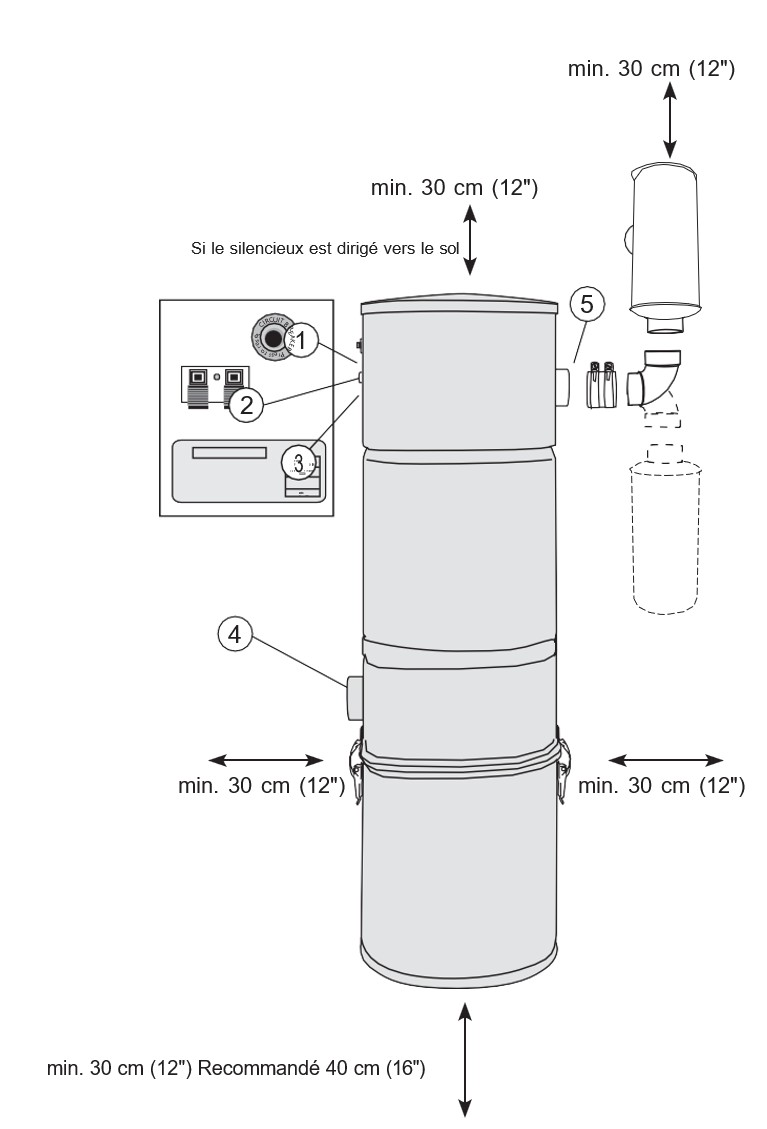

Schéma
- Remise en circuit
- Connecteur basse tension
- Numéro de série
- Entrée d'air
- Sortie d'air
- Silencieux
Installation de l'appareil

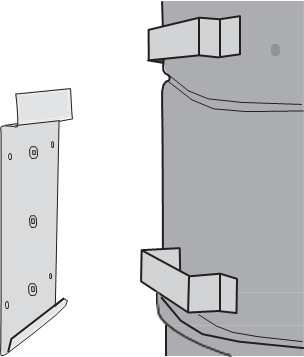

A l'aide de la plaque de montage fournie avec votre aspirateur, fixez votre détaché au mur (figure 1) à une hauteur qui permet un accès facile pour l'entretien du filtre, de la cuve et/ou du sac.
Les connexions au système de tuyauterie ne nécessitent qu'un outillage de base : une boîte à onglets et une petite scie ou un coupé-conduits (figure 2). Voir plus bas pour les conseils sur l'installation de la tuauterie. Pour simplifier la tâche, les "ensembles d'installation", incluant les raccords, la colle, le fils basse tension ainsi qu'un livret d'instruction, sont disponibles chez les Centres de Service Trovac

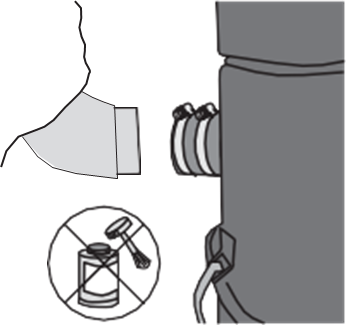

Contrairement à tous les autres joints de tuyauterie, ne pas coller en permanence le dernier raccord à votre unité. Utilisez la bague de caoutchouc et les colliers de serrage pour fixer le dernier racord à l'entrée d'air et assurer l'étanchéité (figure 3)
Figure 1
Figure 2
Figure 3

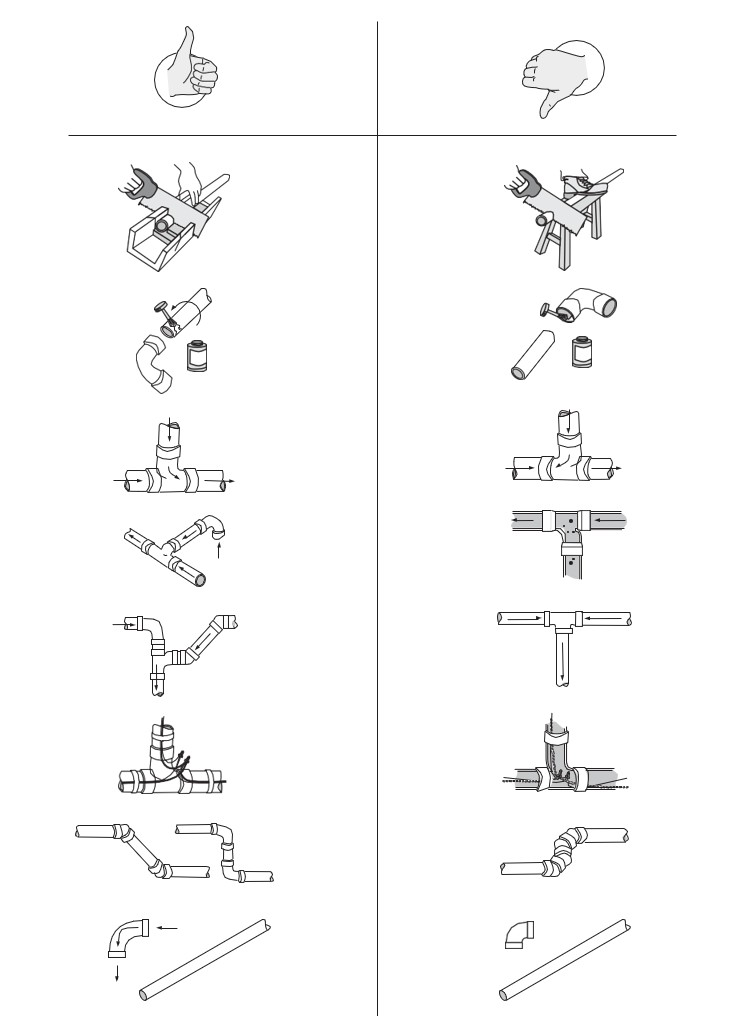

Trucs et astuces
Installation de la tuyauterie

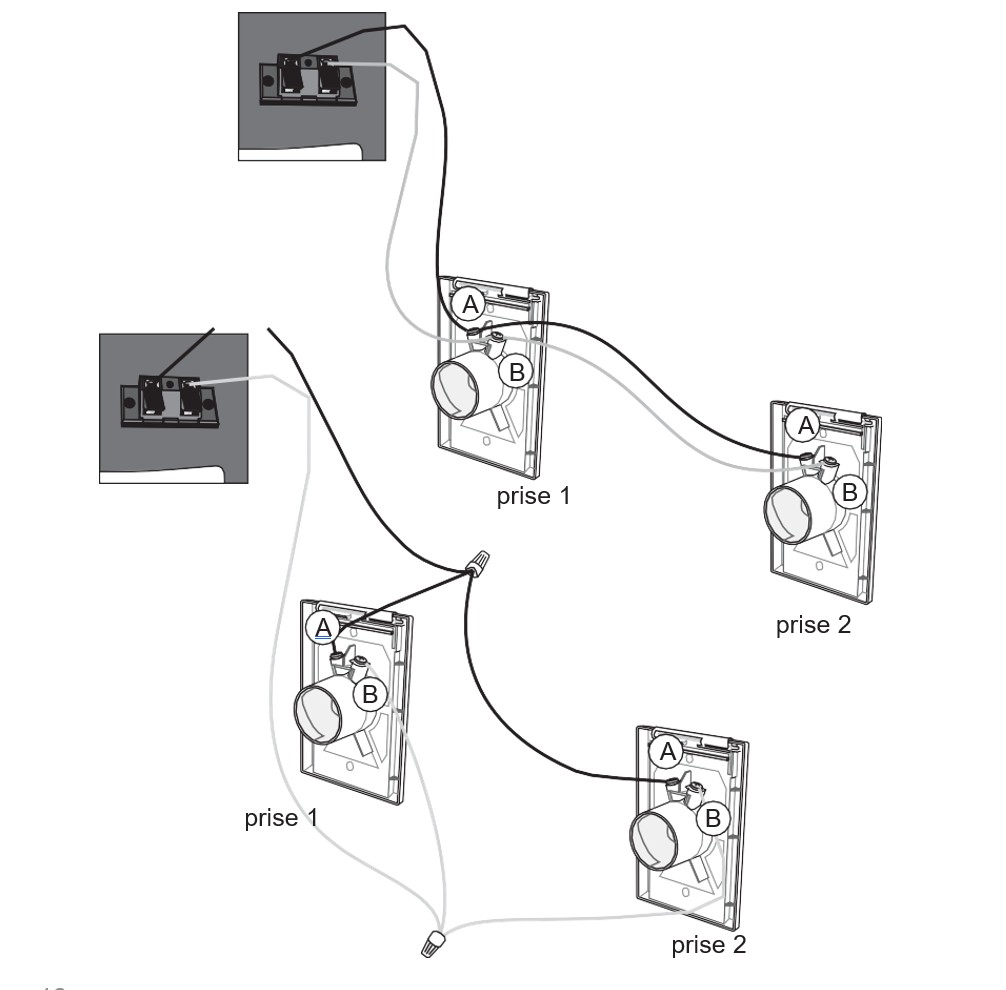

Installation des prises
Nous vous recommandons de respecter le principe de la polarité électrique lors de l'installation des prises murales. Vérifier que le fil connecté dans la borne A de la prise 1 est le m'eme qui est connecté à la borne A de la prise 2 et ainsi de suite. Ne pas inverser les fils.

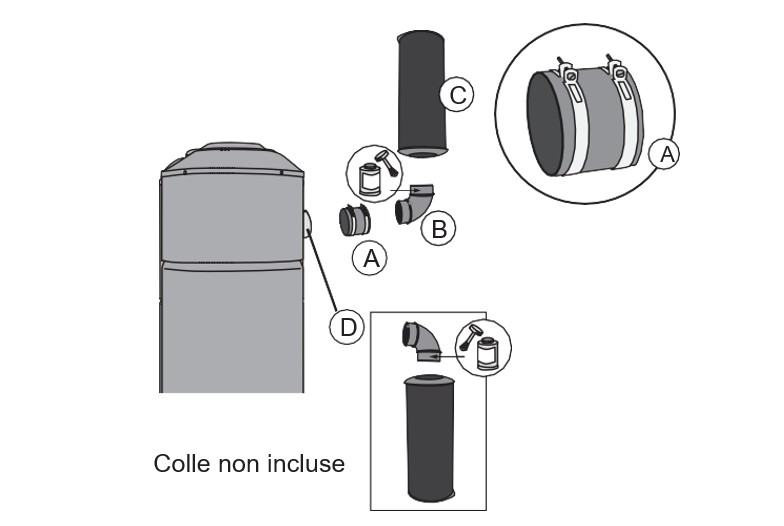

Installation du silencieux
- Insérer la bague de caoutchouc (A) sur la sortie d'air (D)
- A l'aide d'un tournevis plat, visser le collier de serrage fixé sur la bague de caoutchouc, pour assurer l'étanchéité (A)
- Insérer le coude 90° (B) dans la bague de caoutchouc et visser le collier de serrage tel qu'indiqué à l'étape 2
- Appliquer la colle ABS au coude 90° et insérer le silencieux (C)
A. Raccord en caoutchouc
B. Coude 90°
C. Silencieux
D. Sortie d'air
Connexions électriques
Vous devrez prévoir une prise électrique à tout au plus 1 mètre (3 pieds) de votre unité. Une fois l’appareil installé dans un endroit propice, brancher votre centrale à une prise électrique sur un circuit électrique dédié* avec mise à la terre (ground). Ne pas utiliser une rallonge électrique ni modifier la longueur du cordon électrique de votre aspirateur.
Circuit électrique dédié* avec mise à la terre
- Continent Européen 240V / 10A
Votre aspirateur central comporte une protection thermique ou un disjoncteur contre tout survoltage ou défectuosité électrique. Si ce dernier fait défaut, veuillez contacter votre Centre de Service autorisé.
* Veuillez prévoir un disjoncteur réservé uniquement pour le branchement de votre aspirateur central.
Si vous jugez que l’installation de votre aspirateur est trop ardue, demandez à votre centre de service d’en faire l’installation. Dans l’incertitude, il vaut mieux recourir aux services d’un professionnel et s’assurer d’une installation adéquate, puisqu’une installation non conforme aux normes spécifiées pourrait modifier ou annuler la garantie.
Mise à la terre
Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre fournit au courant un chemin de moindre résistance qui réduit le risque de choc électrique. Cet appareil est pourvu d'un cordon muni d'un conducteur de terre et d'une fiche avec broche de terre. La fiche doit être branchée dans une prise appropriée, correctement installée et mise à la terre conformément aux règlements et obligations locales. Aucun adaptateur ne devrait être utilisé avec cet appareil.
PUBLICITÉ
Un conducteur de terre mal raccordé peut entraîner un risque de choc électrique. Consultez un électricien ou un technicien d'entretien qualifié si vous n'êtes pas certain que la prise est correctement mise à la terre. Ne pas modifier la fiche fournie avec l'appareil – si elle ne peut être insérée dans la prise, faire installer une prise adéquate par un électricien qualifié.
Modèles 220V/240V
Cet appareil est destiné à un circuit de plus de 120 V, et a été pourvu, en usine, d'un cordon et d'une fiche spécifique permettant de le brancher à un circuit électrique adéquat. S'assurer que l'appareil est branché à une prise de courant de même configuration que la fiche. Aucun adaptateur ne devrait être utilisé avec cet appareil. S'il est nécessaire de modifier les connexions de l'appareil pour l'adaptateur à une alimentation électrique d'un autre type, la modification doit être effectuée par un technicien d'entretien qualifié.

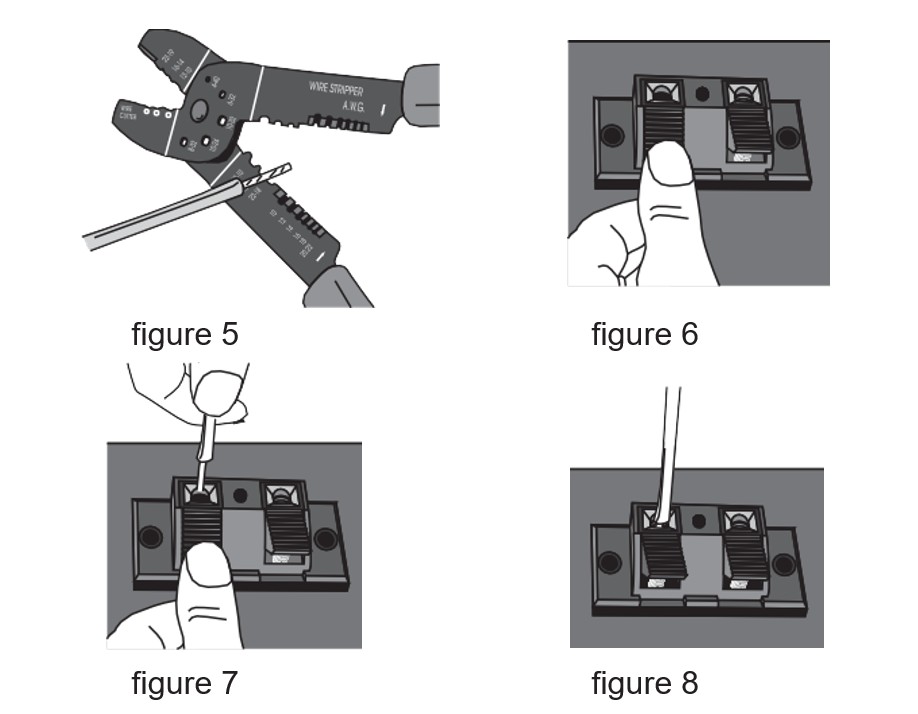

Connexion basse tension
Raccordez les fils de basse tension aux bornes de votre appareil.
- Dénuder les fils sur une logneur de 0,5 cm (figure 5)
- Appuyez doucement sur le bouton pressoir pour ouvrir la borne (figure 6)
- Insérer le fil dénudé (figure 7)
- Relâcher le bouton pressoir pour fixer le fil dans la borne (figure 8)
- Répéter pour la deuxière borne
Pour déconnecter
- Appuyez doucement sur le bouton pressoir pour ouvrir la borne
- Remove le fil bas voltage de la borne
Mise en marche
Avant d'utiliser votre aspirateur central :
Veuillez vérifier que l'appareil est bien connecté au réseau de tuyauterie, ainsi qu'à une prise électrique avec mise à la terre, et que les fils de basse tension sont bien insérés dans le connecteur (voir pages section précédente pour plus de détails). Nous vous conseillons de lire le manuel d'instructions au complet, et de procéder à la vérification de l'installation :
- S'assurer que le filtre et le sac sont en bon état et installés convenablement
- Vérifier les joints d'étanchéité de chaque prise d'aspiration

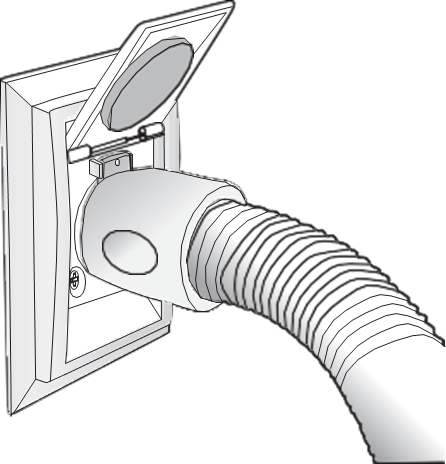

Pour démarrer votre appareil, simplement insérer le boyau dans la prise d’aspiration de votre choix. Veuillez vous assurer que l’onglet sur le boyau est bien aligné entre les coches de la prise d’aspiration (figure 9). Si votre boyau est muni d’un interrupteur, simplement le mettre en circuit.
figure 9
Ne pas tenter d'ouvrir une autre prise d'aspiration lorsque l'appareil est en fonction. Cette manœuvre pourrait endommager le joint d'étanchéité de la prise.
- Pendant que le boyau flexible est branché dans une prise, et que le système fonctionne, vérifiez les autres prises pour vous assurer de leur étanchéité.
- Brancher le boyau flexible dans chacune des prises alternativement, pour en assurer le bon fonctionnement.
Cliquez sur le bouton Modifier pour modifier ce texte. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
LED - Sur connecteur bas voltage
Vert fixe - indique que l'appareil est sous tension
Moteur
Veuillez noter que les moteurs Trovac ne requièrent aucune lubrification. Chaque moteur est muni de deux brosses de carbone (charbon) qui s’useront normalement, et qui pourraient éventuellement nécessiter un remplacement. Pour maintenir votre garantie, ce travail devra être effectué par un centre de service autorisé. La durabilité des brosses dépend de plusieurs facteurs dont : la fréquence des arrêts/départs, l’humidité, l’altitude et la température ambiante. Les brosses de carbone (charbon) doivent être remplacées avant que l’usure avancée puisse endommager le moteur lui- même. Nous vous suggérons de faire inspecter votre appareil par un centre de service à tous les 5 à 6 ans.
- Entretien
Utilisation avec sac
Changer le sac lorsque celui-ci est plein. Selon l’utilisation de l’appareil, la durée de remplissage peut varier.
- Pour accéder au sac, défaire les deux attaches de la cuve et la retirer de l’appareil (figure 10).
2. Retirer le sac usagé et en fermer l’ouverture avec l’autocollant prévu à cet effet (voir instructions sur le sac). Jeter le sac usagé.

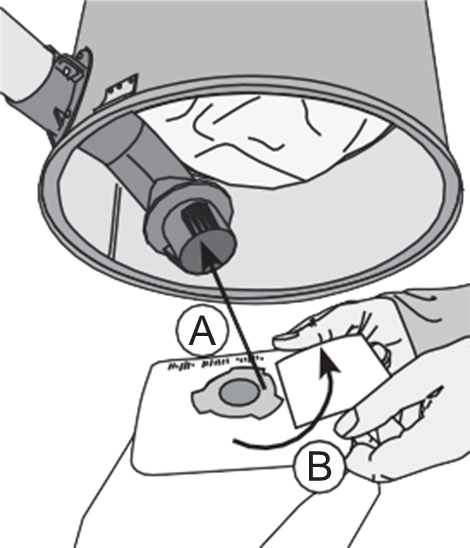

3. Installer le nouveau sac, en vous assurant d’aligner les coches du sac avec les pointes de l’adaptateur (figure 11).
4. Assurer l’étanchéité en insérant le sac jusqu’à la bague de rétention (figure 12-A). Effectuer une rotation du sac d’environ 20o, vous assurant que les coches du sac ne sont plus alignées avec les pointes de l’adaptateur (figure 12-B).
5. Replacer la cuve et fermer hermétiquement à l'aide des deux attaches.
Afin d’assurer la garantie sur votre appareil, utiliser uniquement les sacs de remplacement authentiques Trovac.
figure 10
bague de rétention
pointes de l'adaptateur
figure 11
fiture 12
Informations générales
Si votre aspirateur ne fonctionne pas, vérifier le fusible ou le disjoncteur sur l’appareil et/ou dans la boîte électrique de votre demeure. Si nécessaire, remplacer l’élément défectueux. S’assurer que l’appareil a été installé adéquatement, selon les directives du manuel d’instructions. Votre système d’aspiration est conçu pour ramasser les matières sèches (poussière) de tous les jours. Il est approuvé par les agences de certification pour usage à sec seulement. Ne pas utiliser sur des surfaces mouillées.
Dans le cas où votre appareil aspire des liquides, veuillez immédiatement débrancher l’appareil de la prise électrique. Ensuite, vider et assécher l’unité, puis faire fonctionner l’appareil à partir de la prise d’où vous avez aspiré le liquide, pour assécher les conduits et éliminer l’humidité.
Il est fortement déconseillé d’aspirer des matières abrasives (poussière de plâtre, ciment...). Celles-ci peuvent s’infiltrer jusqu’au moteur et éventuellement l’endommager. Si vous deviez le faire par mégarde, veuillez immédiatement nettoyer les filtres et par mesure de précaution, contacter votre centre de service afin de vérifier l’étendue des dommages.
Veuillez noter que pour le maintien de votre garantie, toute réparation ou entretien du moteur ou de l’appareil doit être effectué par un centre de service autorisé, avec des pièces d’origine Trovac.
Dépannage
Problème
Cause possible
Action corrective
Diminution de la force d’aspiration
La cuve ou le sac est plein(e).
La cuve est mal installée
Une prise d'aspiration est ouverte
La sortie d'air est obstruée
Le boyau flexible est obstrué
Obstruction du système de conduits
Vider la cuve ou changer le sac selon le modèle, voir pages 18 & 22.
Vérifier les attaches et l'alignement de la cuve
Fermer toutes les prises d'aspiration non utilisées
Vérifier la sortie d'air (le silencieu) pour vous assurer qu'elle et bien dégagée
Insérer l’embout de la poignée dans la prise d’aspiration pour renverser la succion dans le boyau. Bien couvrir l’ouverture autour de l’embout, pour assurer une étanchéité convenable, et veiller à ce que l’embout touche les contacts de la prise pour démarrer l’appareil et ainsi dégager le boyau.
Retirer les colliers de serrage à l’entrée d’air, et retirer la connexion au système de conduits (voir figure 3 à la page 8). Démarrer l’appareil en branchant votre boyau à une prise d’aspiration. En plaçant votre main tendue sur l’ouverture d’entrée d’air de l’appareil, vérifier la force d’aspiration à la base de l’appareil même. Si elle est normale, l’obstruction est située quelque part dans les conduits. Si elle est diminuée ou inexistante, faites vérifier l’appareil par un centre de service autorisé.
Si aucune de ces mesures ne restaure la force d’aspiration, veuillez contacter votre centre de service.
Problème
Cause possible
Action corrective
L'appareil ne démarre pas
La connexion életrique est fautive
La connexion bas voltage est fautive
Une prise d'aspiration est défectueuse
Le disjoncteur de l'appareil est ouvert
Le disjoncteur de votre résidence est ouvert
Le boyau interrupteur est défectueux
Le boyau interrupteur est mal inséré dans la prise d'aspiration
Le boyau interrupteur est défectueux.
Les connexions bas voltage sont fautives.
Veuillez vous assurer que le cordon électrique est branché à une prise avec mise à la terre, sur un circuit dédié selon les directives.
Vérifier que les fils bas voltage sont bien insérés dans les bornes, selon les directives.
Faire fonctionner l’appareil sur les autres prises de la maison, pour identifier la prise fautive.
Appuyer sur le bouton de remise en circuit. Si l’appareil redémarre, mais s’arrête automatiquement, communiquer avec votre Centre de Service.
Remettre le disjoncteur en circuit. Vérifier que l’appareil est bien branché sur un circuit dédié, selon les directives
Tourner le boyau de 1/4 de tour dans la prise d’aspiration. Si l’appareil démarre, faire vérifier le boyau par un Centre de Service autorisé.
Veuillez vous assurer que le boyau est bien placé dans la prise : que l’onglet sur le boyau est aligné avec les indentations de la prise, pour assurer le bon fonctionnement de l’interrupteur sur le boyau.
Si le boyau est bien aligné, et que l’appareil fonctionne malgré que l’interrupteur du boyau est en mode « arrêt» (off), faites vérifier le boyau par un Centre de Service autorisé.
Pendant que l’appareil est en marche, débrancher les fils bas voltage de l’appareil. Si l’appareil cesse de fonctionner, il y a un fil bas voltage défectueux. Veuillez communiquer avec l’installateur ou le Centre de Service autorisé.
GARANTIE
Les garanties stipulées s’appliquent à un usage domestique seulement.
GARANTIE À VIE — LIMITÉE
L’aspirateur central Trovac est protégé par une garantie à vie. Nous vous garantissons que votre aspirateur central sera exempt de tout défaut de matériaux ou de fabrication pour aussi longtemps que vous êtes le propriétaire original de votre appareil. Cette garantie s’applique au corps et à la cuve de l’appareil et n’est pas transférable.
Des frais d’ouvertures de dossier de peuvent s’appliquer lors d’une réclamation sous garantie.
Pour le maintien de votre garantie, le service devra être effectué exclusivement par un centre de service autorisé Trovac utilisant des pièces d’origine Trovac. La garantie ne couvre pas : l’usure normale de certaines composantes comme les filtres; les dommages dus (selon Trovac) à l’usage abusif (ex. : poussière de plâtre, eau, etc.), l’usage commercial, le manque d’entretien adéquat, l’installation inadéquate, la négligence, les désastres naturels, les sinistres et les accidents.
Garantie pour un usage domestique seulement. Cette garantie n’est pas une modification — mais une addition — aux garanties stipulées par une législation civile. Toute réclamation relative à cette garantie doit être accompagnée de la facture d’achat. Toute modification apportée aux produits peut invalider la garantie. Les frais de transport et de déplacement ne sont pas couverts par la garantie. Le marchand pourrait exiger des frais pour le service à domicile. Cette garantie n’est pas transférable. Conservez toute preuve d’achat (facture, bon de livraison, etc.). La date indiquée sur ces documents établie la période de garantie. Si votre appareil requiert des réparations pendant la période de garantie, vous devrez présenter une preuve d’achat. Si celle-ci ne peut être présentée, la période de garantie sera déterminée selon la date de fabrication du produit. Trovac ne sera pas tenu responsable des dommages directs ou indirects causés par l’utilisation de l’appareil d’aspiration centrale.
Directive DEEE
Cet appareil est conforme à la directive DEEE (déchets d’équipements électriques et électroniques). Cette directive entend promouvoir le recyclage des équipements électriques et électroniques (EEE) et inciter le développement de produits adaptés à une valorisation plus efficace en fin de vie. La directive DEEE stipule que le fournisseur d’origine devrait reprendre l’appareil désuet sans frais au consommateur. Veuillez informer le fournisseur de votre désir de faire collecter l’appareil usagé lorsque vous commandez un appareil de remplacement. Ne pas jeter l’appareil avec les déchets non triés. Le symbole de la poubelle sur roues sur l’appareil désigne cette exigence. Vous devez vous assurer que l’appareil est collecté, traité et recyclé par une entreprise autorisée. Pour de plus amples informations, communiquez avec votre service de déchets municipal.
